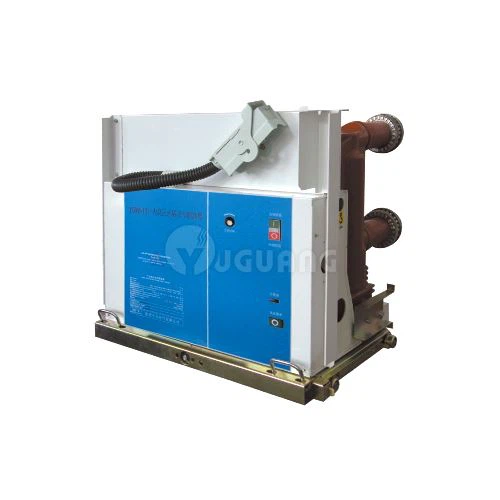

Interruptor de circuíto de baleiro VS1-24

ⅰ. visión global:

O interruptor automático de alta tensión magnético permanente VS1-24 con tecnoloxía única adopta un mecanismo de funcionamento de magnetismo permanente e un esquema de deseño coaxial trifásico, que se pode usar co carro de chasis estándar como un carro sen ningunha modificación nas dimensións de coincidencia do aparello de distribución e pódese combinar directamente co aparello de distribución tipo KYN28; tamén se pode instalar noutras salas de illamento como unha unidade de conmutación separada. É axeitado para un sistema de CA trifásico cunha tensión nominal de 12 KV e unha frecuencia de 50 Hz.

ⅱParámetros técnicos do produto:

ⅲCondicións normais de uso do produto:

Temperatura ambiente: -30°C a +40°C

Altitude: ≤1000m

Humidade relativa: ≤95%

Sen exceso de po, gases corrosivos ou inflamables nin vibracións severas

Ⅳ. Estrutura:

Contacto de cobre vermello:

É menos probable que o contacto de tulipa estea bordado e danado, e a súa vida útil é maior que a dos materiais ordinarios.

Cilindro illante:

Está feito de resina epoxi fundida mediante o proceso APG con boa resistencia á fuga e illamento.

Ⅴ.Teoría da extinción do arco de baleiro

O VI cun campo magnético axial ciatiforme está instalado no VCB. O VI ten un alto grao de baleiro. Cando os contactos fixos e móbiles se abren con cargas baixo a forza do mecanismo operativo, aparecerá un arco de baleiro entre os contactos. Debido a que os contactos fixos e móbiles teñen condutos coa mesma dirección de inclinación, a maior parte da corrente de arco difundirase na circunferencia dos contactos cando flúa a corrente de arco e formarase o campo magnético axial entre os contactos. De xeito que o arco manterase difuso e que arde uniformemente na superficie dos contactos e manterá unha tensión de arco máis baixa. Cando a corrente pasa a cero de forma natural, os ións residuais, os electróns e o vapor metálico poden agregarse ou compoñerse na superficie dos contactos ou na cuberta de blindaxe en microsegundos.

A forza illante do dieléctrico entre os contactos abertos do VI restaurarase rapidamente e o arco extinguirase, conseguindo o propósito de ruptura. Debido ao uso de tecnoloxía avanzada de campo magnético lonxitudinal, este tipo de extinción de arco ten unha capacidade de ruptura de corrente forte e estable.

Ⅵ. Rango e campos de aplicación do produto:

É axeitado para centrais eléctricas, subestacións e outros interruptores de control ou protección de sistemas de distribución de enerxía, especialmente axeitado para cortar cargas importantes e operacións frecuentes no lugar, como empresas industriais e mineiras, subestacións e outros sistemas de transmisión e distribución, como interruptores de control e protección, especialmente para metalurxia, fabricación de aceiro por arco e outras industrias que requiren unha operación frecuente, como equipo de control e protección.

Este produto cumpre coa norma GB1984-89 "Interruptor de circuíto de alta tensión CA".
